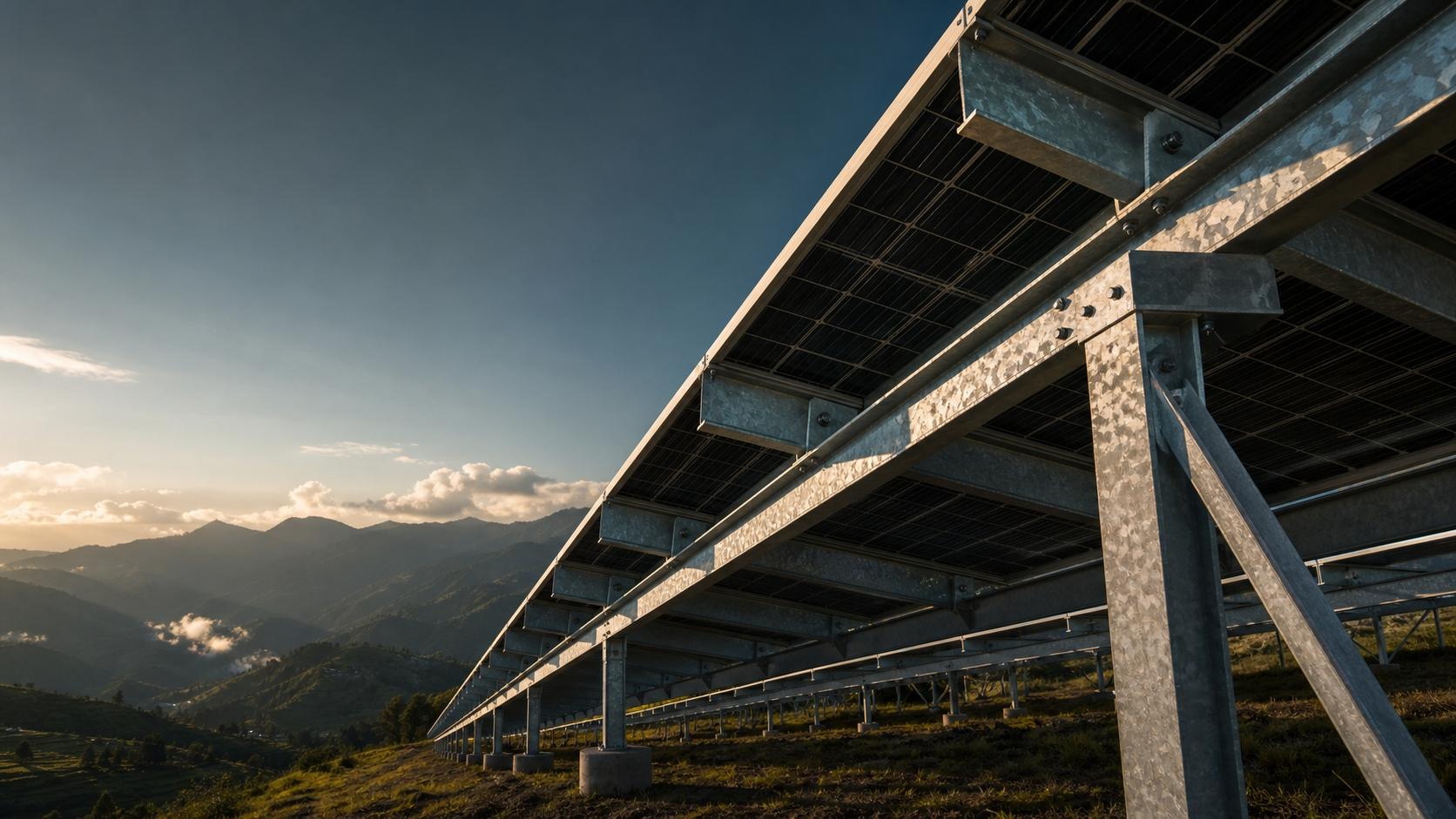

Estructura fotovoltaica galvanizada al amanecer en la montaña

Soluciones estructurales para proyectos fotovoltaicos

Estructuras que sostienen el futuro

Ingeniería · Fabricación · Protección · Servicios en campo

Ver el producto M24

25+

Años de vida útil de protección

80–100µm

Espesor de zinc galvanizado

A36

Acero estructural ASTM certificado

Servicios técnicos en cada etapa

Propuesta de valor

Una estructura. Un solo aliado técnico.

GEU Structure integra ingeniería, fabricación y servicios para acompañar el proyecto desde el terreno hasta el montaje.

Ingeniería

Diseño estructural y análisis según las condiciones del proyecto.

Fabricación

Perfiles, conexiones y componentes producidos con control y trazabilidad.

Protección

Galvanizado por inmersión en caliente como estrategia de durabilidad.

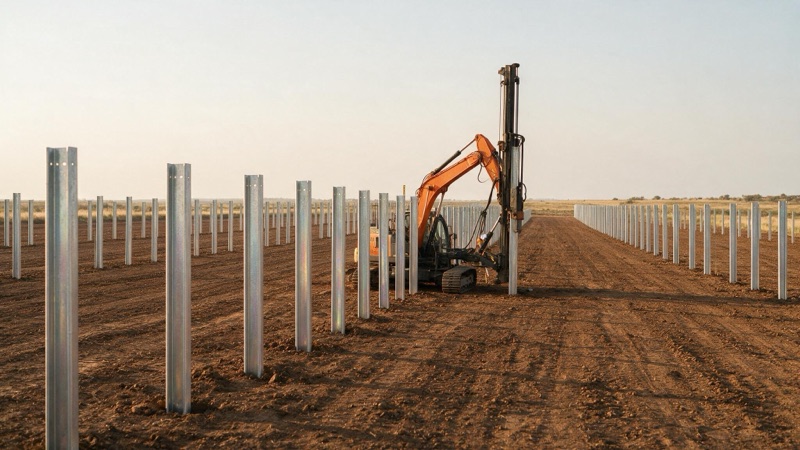

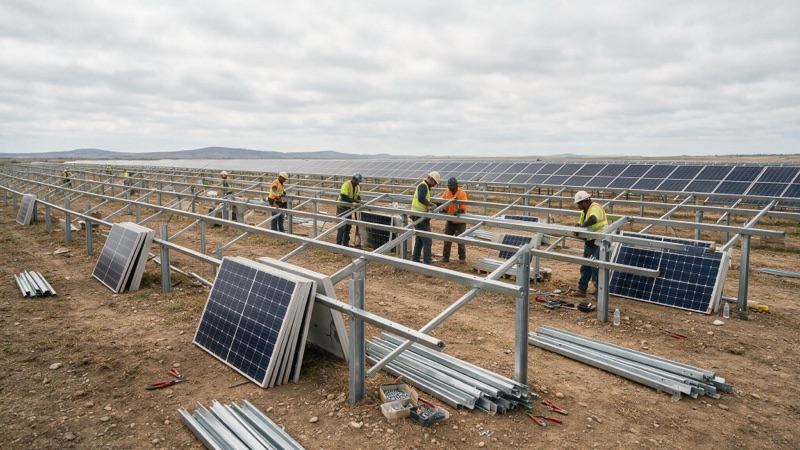

Campo

Estudio de suelos, pruebas, pilotaje, hincado y montaje estructural.

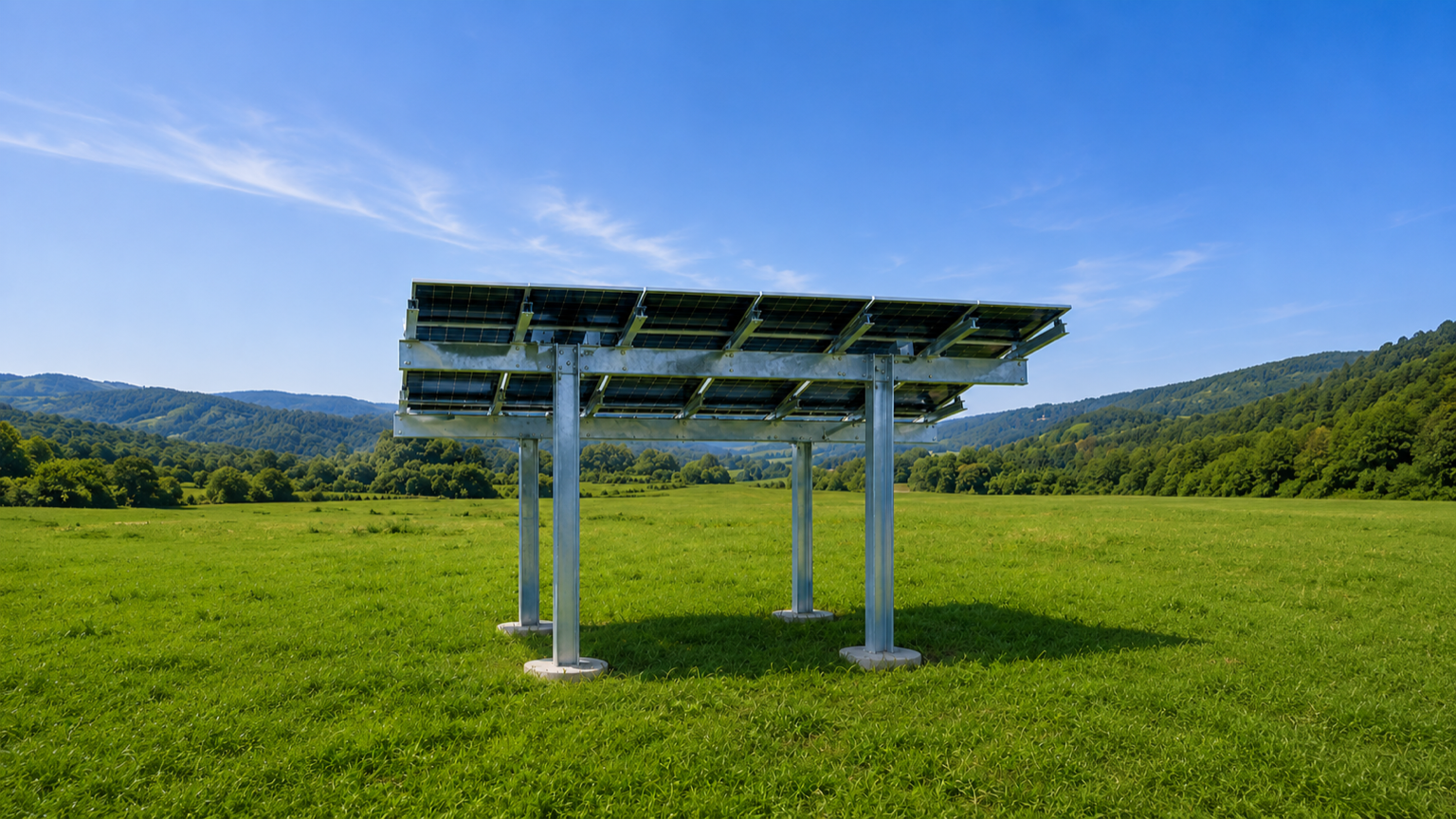

Estructura M24 biposte con módulos fotovoltaicos sobre pradera

Producto

M24 | Estructura fija biposte

Configuración definida para proyectos fotovoltaicos de gran escala.

Dimensiones generales: 14,60 × 5,50 m
Inclinación: 8,13°
Columnas: 10 · 5 + 5
Apoyos · eje a eje: 3,40 m
Altura frontal / posterior: 1,00 / 1,50 m
Espesor de perfiles: 2,50 mm

Acero estructural ASTM A36 · Galvanizado por inmersión en caliente

Ingeniería

El viento también se diseña, no se supone

El análisis CFD permite visualizar el flujo y convertir presiones específicas en cargas para la verificación estructural.

Software RWind 3 y RFEM 6

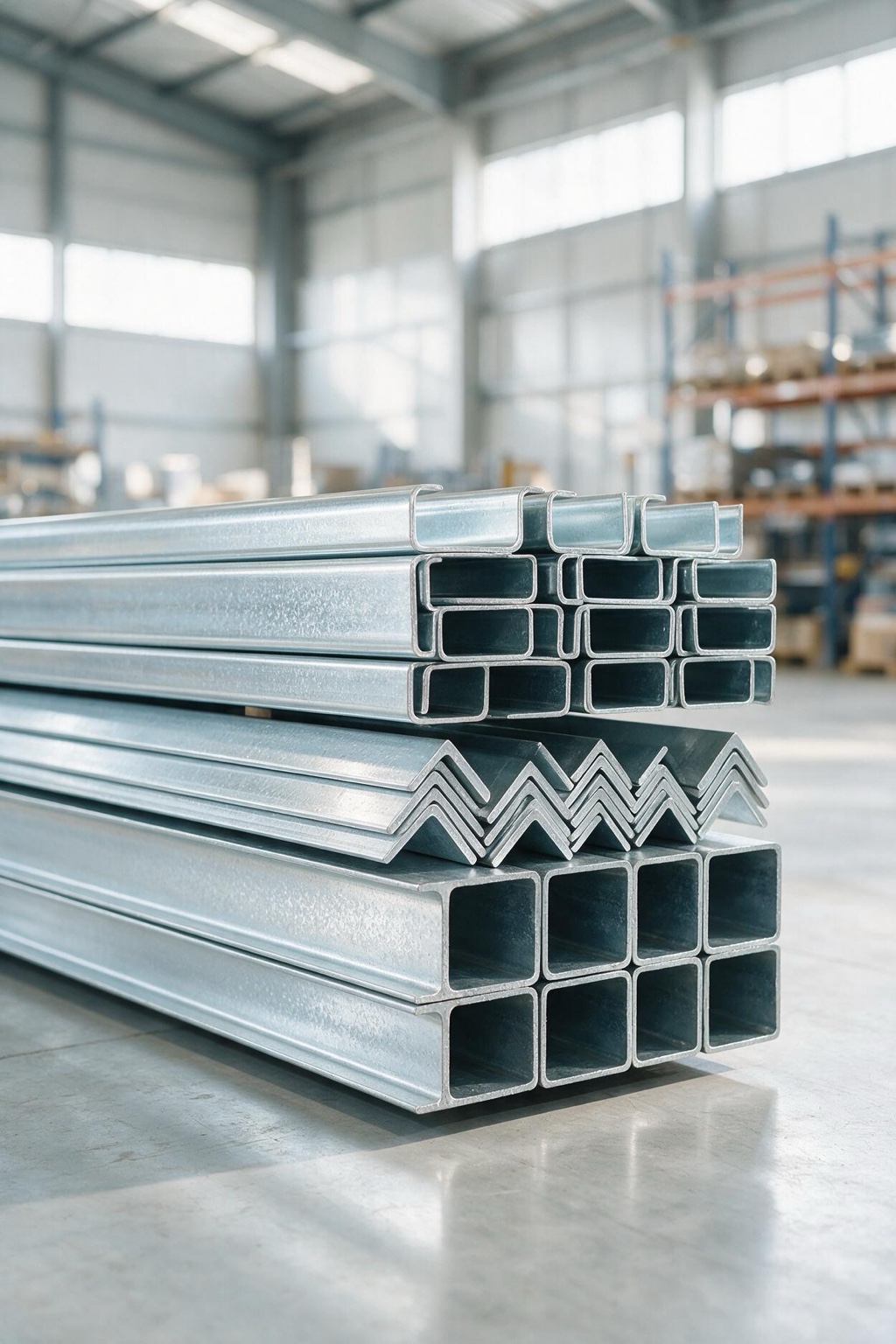

Perfiles y láminas de acero estructural apilados

Material

ASTM A36 | La base estructural del M24

El ASTM A36 es la especificación de acero al carbono estructural de mayor difusión en la construcción metálica. Su combinación de resistencia moderada, ductilidad alta y soldabilidad sin precauciones especiales lo hace apropiado para elementos de conexión.

250 MPa

Fy · límite de fluencia

400–550 MPa

Fu · resistencia a tracción

200 GPa

Módulo de elasticidad

20 % mín.

Alargamiento en 200 mm

Durabilidad

Protección anticorrosiva diseñada para 25 años

El galvanizado se incorpora desde la especificación del proyecto como parte de la estrategia de vida útil.

80–100µm de zinc

Estándar GEU Structure

450 °C

Inmersión en zinc fundido

Zn–Fe

Aleación metalúrgica con el acero

ASTM A123 / A153

Normas de referencia

25 años

Vida útil objetivo de protección*

Paso 01
Desengrase
Retira grasa y aceite
Paso 02
Decapado
Elimina óxido y calamina
Paso 03
Fluxado
Prepara la superficie
Paso 04
Inmersión
Zinc fundido a 450 °C
Paso 05
Enfriamiento
Fija el recubrimiento
Paso 06
Inspección
Espesor y adherencia

Todo el proceso está normalizado por ASTM A123 (perfilería) y ASTM A153 (herrajes y tornillería) · NTC 2076

*El espesor requerido se valida según la corrosividad y las condiciones específicas del proyecto; ambientes severos pueden requerir una especificación superior.

Servicios

GEU Structure en cada etapa del proyecto

Servicios técnicos y operativos que complementan el suministro de la estructura.

Fase 01

Terreno

01
Estudio de suelos

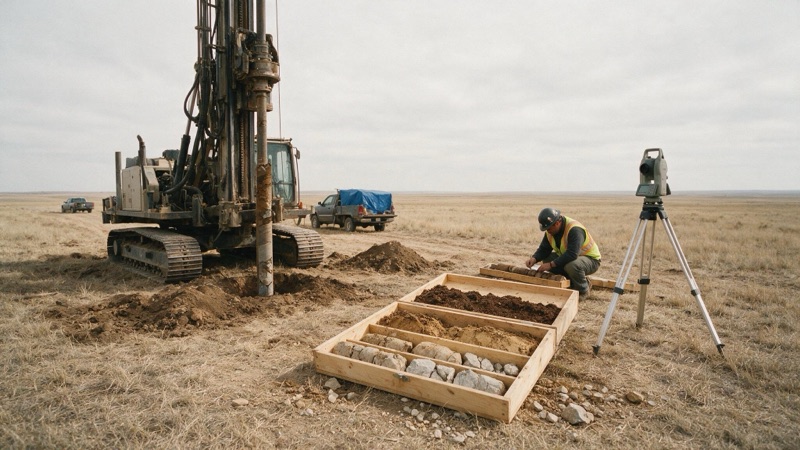

Caracterización del terreno como insumo para la solución de cimentación.
02
Pull out test
Validación en campo de la respuesta pilote–terreno.

Informe geotécnico del sitio
