Monoposte
Un solo poste central por línea de módulos, ideal para terrenos con buena capacidad portante.
Ficha técnica
Estructura fija para paneles solares
Modelo: GEU-EF-14.6x5.5Diseño resistente•Durable•Eficiente
Material
Acero ASTM A36 zincado
Vida útil
≥ 25 años
Carga de viento
Hasta 180 km/h
Sección 01
Tipos de estructuras fijas
Biposte
Dos hileras de postes que reparten mejor la carga, pensado para configuraciones más grandes.
Chinese hat
Estructura tipo carpa con paneles a dos aguas desde una cumbrera central.

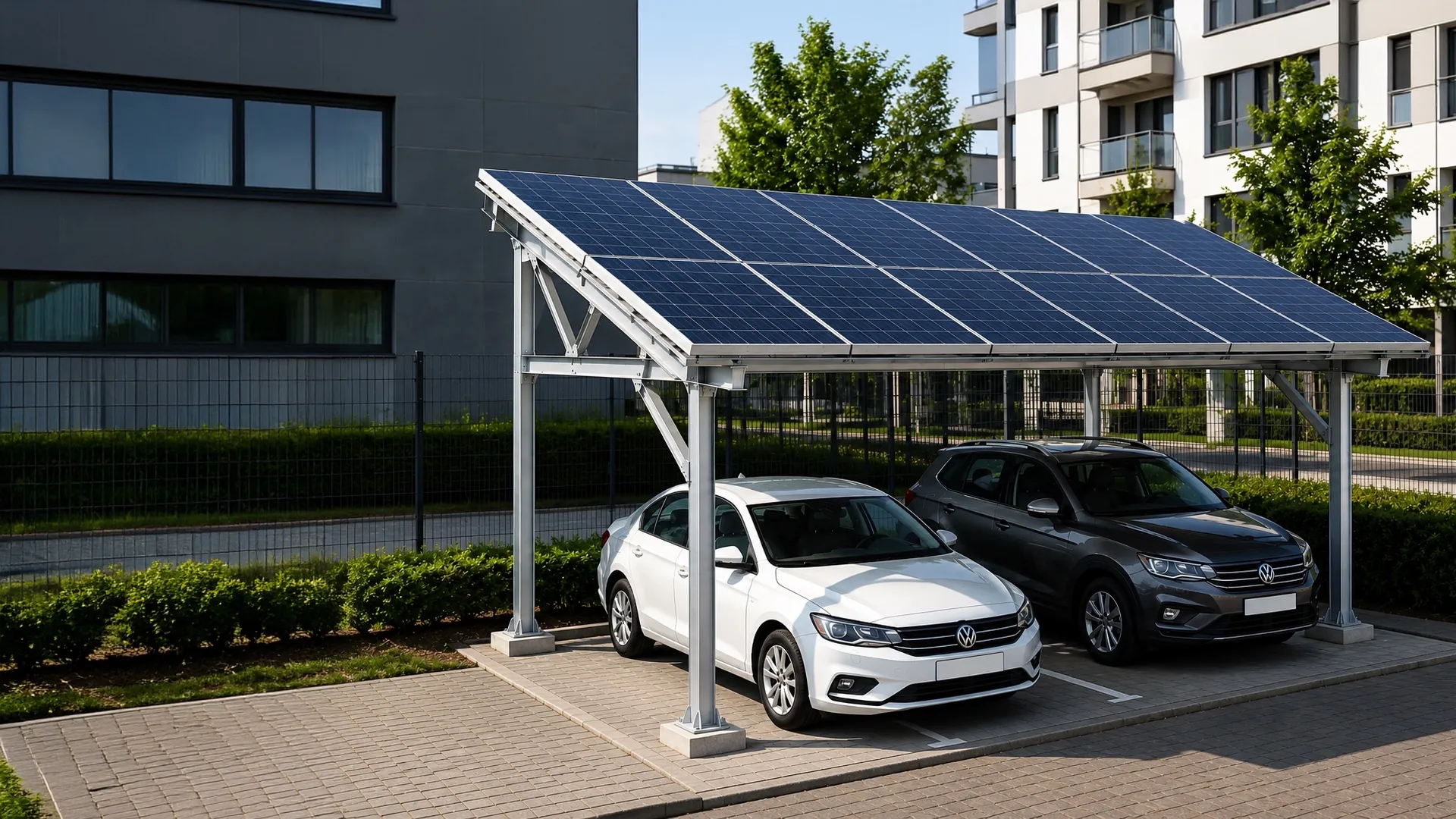

Carport
Cubierta solar para parqueaderos: genera energía y da sombra al mismo tiempo.
Sección 02
Descripción general
Modelo
GEU-EF-14.6x5.5
Tipo de estructura
Fija
Dimensiones generales (L x A)
14,60 m x 5,50 m
Inclinación
4°
Altura frontal
1,00 m
Altura posterior
1,50 m
Separación entre apoyos (eje a eje)
3,40 m
Cantidad de columnas
10 unidades (5 frontales + 5 posteriores)
Material principal
Acero al carbono ASTM A36
Protección superficial
Zincado en caliente
Capacidad de módulos
Configuración según proyecto
Norma de diseño
AISC 360 / ASCE 7-16
Vida útil estimada
≥ 25 años
Sección 03
Vistas y dimensiones generales
Vista superior
14,60 m de largo x 5,50 m de ancho
Vista frontal
Altura frontal 1,00 m, separación entre apoyos 3,40 m x 4 tramos
Vista lateral
Inclinación de 4°, altura posterior 1,50 m
Sección 04
Componentes principales
P1
Viga principal
- Perfil
- Perfil C 100x50x2.5 mm x 7.30 m
- Material
- ASTM A36
- Acabado
- Zincado
P2
Vigueta secundaria
- Perfil
- Perfil C 100x50x2.5 mm x 5.50 m
- Material
- ASTM A36
- Acabado
- Zincado
P3
Columna frontal
- Perfil
- Tubo cuadrado 100x100x2.5 mm x 1.00 m
- Material
- ASTM A36
- Acabado
- Zincado
P4
Columna posterior
- Perfil
- Tubo cuadrado 100x100x2.5 mm x 1.50 m
- Material
- ASTM A36
- Acabado
- Zincado
H1
Conector viga - vigueta (externo)
- Perfil
- Platina 4.76 mm
- Material
- ASTM A36
- Acabado
- Zincado
H2
Conector viga - vigueta (interno)
- Perfil
- Platina 4.76 mm
- Material
- ASTM A36
- Acabado
- Zincado
H3
Conector columna - mesa
- Perfil
- Platina 4.76 mm
- Material
- ASTM A36
- Acabado
- Zincado
H4
Platina base
- Perfil
- 300x300x6.35 mm
- Material
- ASTM A36
- Acabado
- Zincado
H5
Sistema de anclaje
- Perfil
- Espárrago 5/8" x 250 mm, tuerca/arandela 5/8"
- Material
- Galvanizado
- Acabado
- Galvanizado
Sección 05
Materiales y fijaciones
Perfiles estructurales
Acero al carbono
ASTM A36
Límite de fluencia (Fy)
250 MPa (mín.)
Resistencia a la tracción (Fu)
400 - 550 MPa
Espesor de perfiles
2.50 mm
Tornillería
Tornillos
ASTM A307 / A325
Tuercas
ASTM A194 Gr. 2H
Arandelas
ASTM F436
Recubrimiento
Zincado
Sección 06
Cimentación recomendada

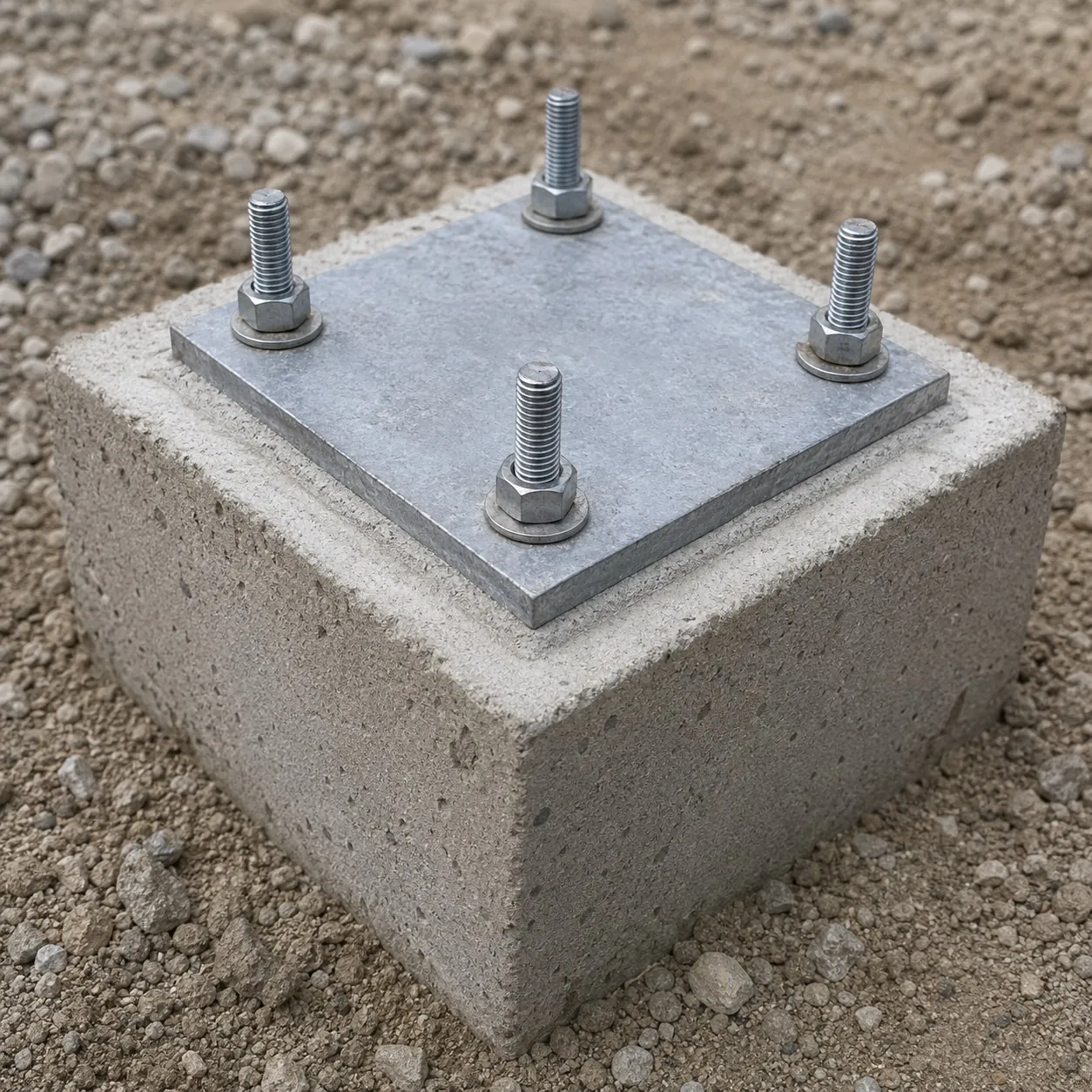

- Pilote o dado de concreto según estudio de suelos.
- Platina base 300x300x6.35 mm con 4 perforaciones Ø18 mm para anclaje con espárragos 5/8".
Sección 07
Características y beneficios
Alta resistencia estructural
Diseño optimizado para soportar cargas de viento y nieve según normativa.
Durabilidad
Protección anticorrosiva por zincado en caliente que garantiza larga vida útil.
Instalación eficiente
Sistema modular con componentes pre-perforados y de fácil ensamblaje.
Compatibilidad
Adaptable a diferentes configuraciones de módulos fotovoltaicos.
Sección 08
Capacidades de carga referenciales
Carga de viento
Hasta 50 m/s (180 km/h)
- Norma
- ASCE 7-16
- Observaciones
- Según zona del proyecto
Carga de nieve
Hasta 0.75 kN/m²
- Norma
- ASCE 7-16
- Observaciones
- Según zona del proyecto
Carga muerta
Depende de configuración de módulos
- Norma
- AISC 360
*Valores de referencia. Validar con cálculo estructural específico del proyecto.
Sección 09

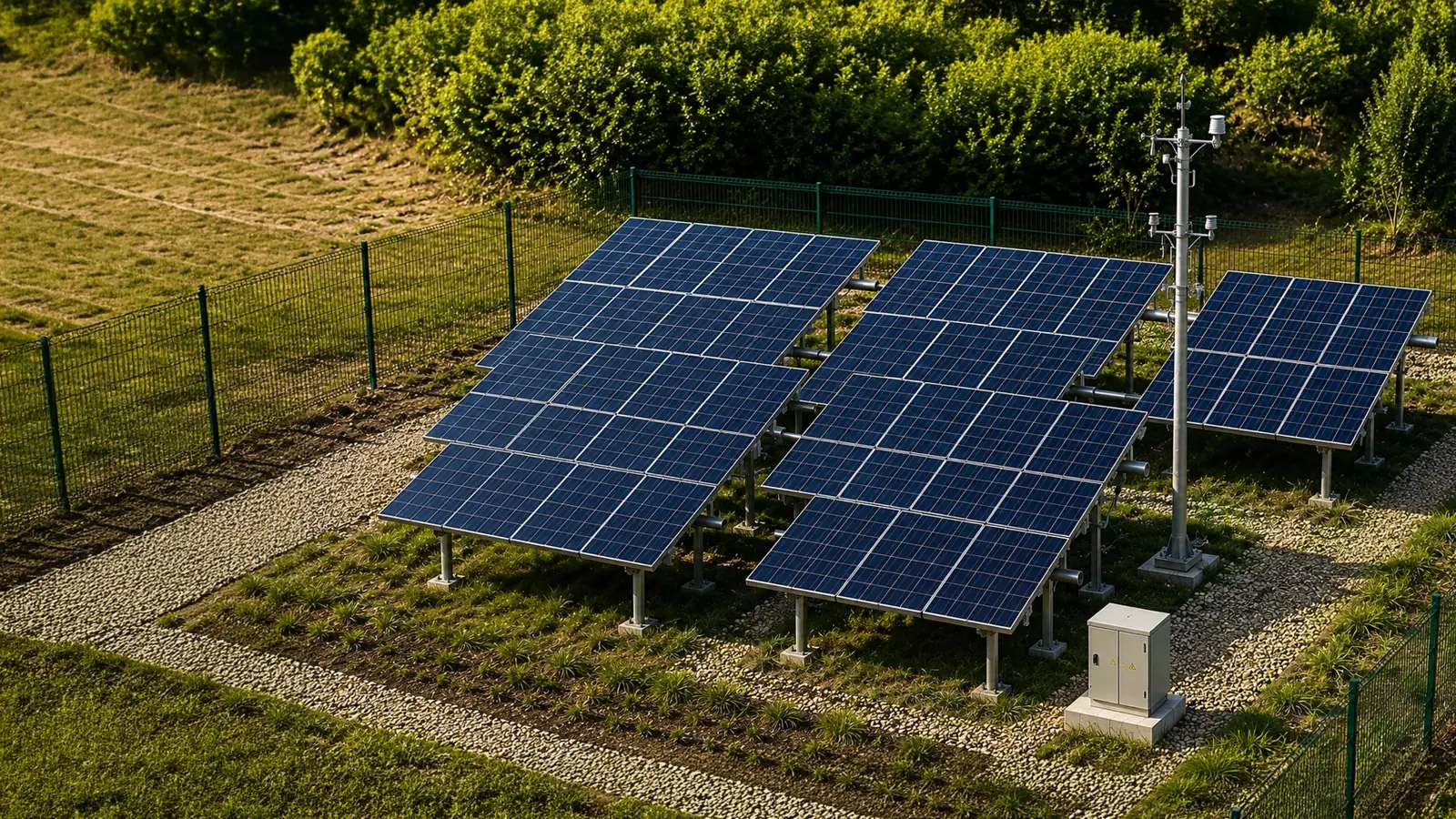

Aplicaciones
Proyectos fotovoltaicos comerciales
